揚州拓普電氣科技有限公司精心打造的TPJSC系列智能化抗干擾介質損耗測試儀是一種先進的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）測量。TPJSC系列智能化抗干擾介質損耗測試儀具有操作簡單、無需數據換算、中文菜單顯示、并自帶打印功能、抗干擾能力強、測試速度在國內同類介質損耗測試儀中快的優點。
介質損耗測試儀工作原理

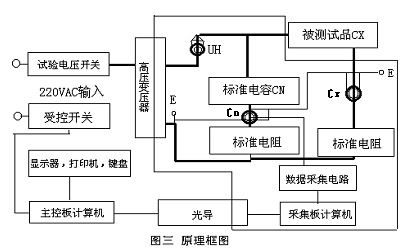

TPJSC系列智能化抗干擾介質損耗測試儀測量線路包括一路標準回路和一路測試回路，如圖三所示。標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值（CX）和介質損耗（tgδ）。
TPJSC系列智能化抗干擾介質損耗測試儀數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、可靠。
由圖三可見，TPJSC系列智能化介質損耗測試儀高壓器的高壓側和測量線路都是浮地的，用戶可根據不同的測量對象和測量需要，靈活地采用多種接地方式。如采用“正接線法”進行測量時，可將“E”點接地；而當采用“反接法”進行測量時，可將“UH”點接地，而將E點浮空。
圖中除測試品CX外，其余為本儀器。細線框內部分對儀器外殼隨15KV工頻高壓5分鐘，額定耐壓10KV。儀器內附標準電容Cn，名義值為50PF，tgδ≤0.0001，耐壓10KV。高壓變壓器，額定輸出功率為1.5KVA。
★“E”點為儀器內屏蔽與測量電纜的屏蔽層相連，不是大地，與儀器外殼也不連通?。?！
介質損耗測試儀功能特點
1、高壓輸出插痤，無外露，安全可靠。
2、高壓短路和突然斷電時，食品能迅速切斷高壓，并發出警告信息。
3、測量精確、重復性好：儀器具有很高有測試進度，介損測試的基本誤差小于0.0005并且測試數據重復性極好。
4、具有多種測量方式,可選擇正/反接線、內外標準電容器、CVT測量（無需外接升壓器，儀器內自帶電源）、內/外試驗電壓進行測量?？蒀1/C2同時測量。
5、高壓絕緣導線：高壓導線的絕緣程度不僅涉及到安全性，而且其對地泄漏直接影響到反接測試的準確度。本儀器高壓輸出導線采用特殊材料專門制作，能直接拖地使用。10KV輸出時，對地?zé)o放電、無泄漏、無聲響。
6、大屏幕中文提示操作，RS232微機接口。儀器自帶打印機，及時打印測試數據。
7、抗能性能儀器采用獨特抗震設計，可耐震，不損壞。
8、攜帶方便：該儀器體積約為同類產品的70%，攜帶十分方便。
信息來源：www.ef2822.com 信息整理：揚州拓普電氣科技有限公司生技部
