直流高壓發生器的基本工作原理
直流高壓發生器的基本工作原理

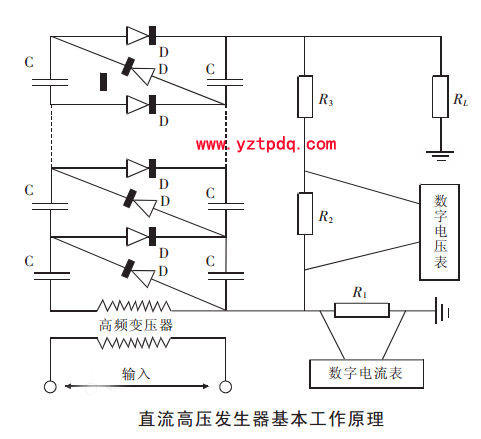

如下圖所示，高頻變壓器的輸入端接受中高頻電壓信號，通過倍壓整流電路(整流硅堆D以及電容器C)，達到直流高壓的輸出。圖中，R1為電流測量采樣電阻，流過R1的電流即流過負載RL的電流。R2、R3，為高壓測量電阻，兩者共同構成分壓電路(R3為高壓臂,R2為低壓臂)。直流高壓發生器裝配結構是:R1,R2置于直流高壓發生器控制箱，R3與中高頻變壓器、倍壓整流電路等置于倍壓筒?？刂葡漭敵龅闹懈哳l電壓信號通過專用電纜與倍壓筒相連。
直流高壓發生器耐壓試驗步驟
⑴ 在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上，并將配套的專用高壓線分別接到微安表上和被試品上。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，方可開始進行試品的高壓試驗。
⑶ 直流高壓發生器檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮，表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。
⑸ 順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的充電電流。當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后，降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。
⑺ 試驗完畢后，應用放電棒對試品進行多次放電，放電后方可靠近試品和拆線工作。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值，然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的zui大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓，此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右,方可用放電棒進行多次放電，確保安全。
信息整理：揚州拓普電氣科技有限公司
信息來源：www.ef2822.com
熱線電話：0514-88988010
如下圖所示，高頻變壓器的輸入端接受中高頻電壓信號，通過倍壓整流電路(整流硅堆D以及電容器C)，達到直流高壓的輸出。圖中，R1為電流測量采樣電阻，流過R1的電流即流過負載RL的電流。R2、R3，為高壓測量電阻，兩者共同構成分壓電路(R3為高壓臂,R2為低壓臂)。直流高壓發生器裝配結構是:R1,R2置于直流高壓發生器控制箱，R3與中高頻變壓器、倍壓整流電路等置于倍壓筒?？刂葡漭敵龅闹懈哳l電壓信號通過專用電纜與倍壓筒相連。
直流高壓發生器耐壓試驗步驟
⑴ 在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上，并將配套的專用高壓線分別接到微安表上和被試品上。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，方可開始進行試品的高壓試驗。
⑶ 直流高壓發生器檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮，表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕，則紅燈亮，表示高壓接通，待升高壓。
⑸ 順時針方向平緩調節調壓電位器,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓，否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的充電電流。當升到所需的電壓或電流后，按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后，降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。
⑺ 試驗完畢后，應用放電棒對試品進行多次放電，放電后方可靠近試品和拆線工作。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值，然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的zui大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓，此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右,方可用放電棒進行多次放電，確保安全。
信息整理：揚州拓普電氣科技有限公司
信息來源：www.ef2822.com
熱線電話：0514-88988010
