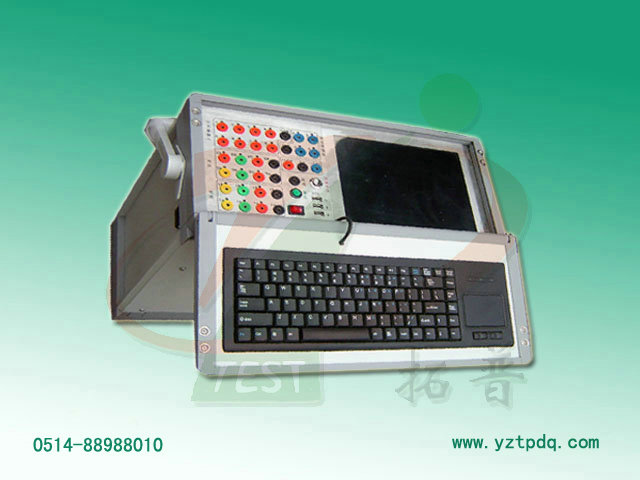

在試驗室測試，往往沒有復雜的繼電保護，但有較多的儀表和測試裝置，盡可能多地對試驗裝置進行考核測試，就能更好地選擇試驗設備。
1、幅頻特性測試
較為簡單的方法，是用雙線示波器觀測，令試驗裝置在疊加諧波狀態，其中一相送工頻電壓U1，另一相送高頻電壓Un，它們幅值相等，即U1＝Un，開始向雙線示波器兩個通道同時送U1，調節比例旋扭，使兩個波形一樣高，然后對其中一個通道改送高頻電壓Un，如果幅頻特性很好，在示波器上這兩個不同頻率的波形，應有相同的高度，如FREJA RTS21和OMTCRON CMC156在高頻頻率為1 000 Hz時，兩個波形幅值還是一樣高，從高頻波形看曲線依然光滑，由于沒有阻容平滑，幅頻特性很好，JJC@試驗裝置，在高頻頻率為350 Hz時，兩個波形還是一樣高，當高頻頻率為550 Hz時，高頻電壓的幅值相對工頻電壓約減少10%，對北京威特MRT-02B試驗裝置，由于每周點數只40點，采用了較大的阻容平滑措施，因而幅頻特性很差，在5次諧波時，其幅值對計算機設定值誤差都已減少了50%以上，還有待改進。
2、線性和精度測量
繼電保護試驗主要保證50Hz下的線性和精度，這可由一般的電流電壓表進行校驗，對電流精度的校驗，應讓試驗裝置從大電流往下逐點試驗，避免那些熱容量不足的裝置過熱。由于D/A的位數有限，對電壓要注意小電壓時的精度，對電流只需校核0.2～30 A范圍，OMICRON CMC156由于采用A/D反饋?zhàn)詣?dòng)修正精度，所以它的精度和線性均很好，欠缺的是輸出容量較小，在試驗裝置設定送出正弦波的信號時，波形的失真度，即諧波總量一般都要求在0.5%以下，但往往在小電壓和小電流時，試驗裝置由于D/A的位數少，失真度會偏大。
3、帶載能力
用諧波儀配合負載電阻，測量試驗裝置在輸出波形不失真下的帶載能力，有時廠家向你介紹能輸出大電流時，就必須知道帶載的能力是多少V.A，或輸出端口上的電壓允許到多少V，允許持續的時間是多長，如有的送大電流時，輸出端口上的電壓很低，說明帶載能力差，有的說明輸出到端口上電壓高時，不同時說明此時電流為多少。一般帶載的能力應以5或10 A時的端口壓降來考察，否則整屏保護做整組試驗時，往往做不到。
4、疊加諧波的能力
用諧波儀測試試驗裝置疊加諧波的能力，這個項目同時可考核精度和幅頻特性。
5、輸出方波和臺階波的能力
對無變壓器輸出的試驗裝置，可用示波器觀測試驗裝置輸出方波和臺階波的能力。
6、助磁特性試驗
用差動繼電器做助磁特性試驗，是考核試驗裝置能否自動進行測試，并如何處理試驗結果的簡便方法。
7、動作區試驗
用阻抗繼電器進行動作區試驗，也是考核試驗裝置能否自動進行測試，并如何處理試驗結果的簡便方法，看看有否疊加諧波的能力，有否自動擬合繪線的能力。
8、精工電流試驗
用阻抗繼電器進行精工電流試驗，是考核試驗裝置進行動態測試能力，如果暫態響應不好，兩次精工電流測量的結果相差較大，特別是在小電流下的情況更是如此，就要分析是保護裝置的暫態分散呢?還是試驗裝置暫態特性所引起的，同時要考核精工電流擬合繪線的結果，尤其是數據分散的情況下，擬合繪線是否會產生不合理的振蕩，這是考核繪圖軟件的質量問題。
信息來源：www.ef2822.com 信息整理：揚州拓普電氣科技有限公司生技部
