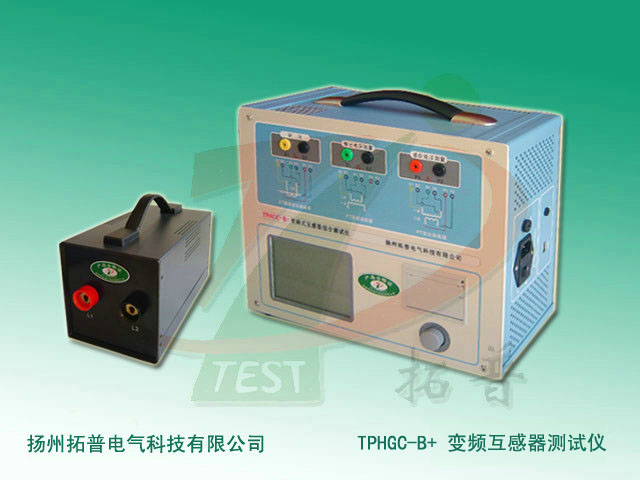

拓普品牌變頻式互感器綜合測試儀技術參數與功能特點
拓普品牌變頻式互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是電力行業用于互感器的專業測試儀器。
拓普品牌變頻式互感器綜合測試儀是一款專門為測試互感器：CT伏安特性、誤差曲線、變比、極性、退磁、二次負荷、角差、比差、暫態PT勵磁、變比、極性、二次負荷功能等參數而設計的多功能現場試驗儀器。變頻式互感器測試儀基于先進的變頻法測試CT/PT伏安特性曲線和10%（5%）誤差曲線，可輸出180A的電流，方便現場通流測試，卻能應對拐點高達60KV的CT測試。IEC60044-6標準（對應GB16847-1977）聲稱，變頻式互感器測試儀的CT測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。
1、變頻式互感器測試儀功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、互感器綜合測試儀可精確測量變比差與角差，比差zui大允許誤差±0.1%，角差允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1~40000。
4、選配武漢致卓測控科技有限公司專用的升流器后，可輸出180A的電流，方便現場通流測試。
5、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
6、互感器綜合測試儀可自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。 7、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
9、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
10、5.7寸圖形透反式LCD，陽光下清晰可視。
11、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
12、變頻式互感器綜合測試儀面板自帶打印機，可自動打印生成的試驗報告。
13、裝置內部具有存儲器，可存儲測試數據，掉電不丟失。
14、測試結果可用U盤導出，方便快捷。
15、配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
信息整理：變頻式互感器綜合測試儀生產廠家揚州拓普電氣科技有限公司
