拓普品牌TPHGC-E型互感器伏安特性測試儀器試驗時接線方法說明
伏安特性的定義
互感器的伏安特性其實就是指鐵芯的勵磁特性，互感器使用時電流與電壓的關系，測量所施加的電壓與電流的關系曲線，曲線即是互感器的伏安特性曲線。理論上電流在額定范圍內（容量在額定范圍內），電壓時不會改變的，實際使用中會有所偏差。
伏安特性測量

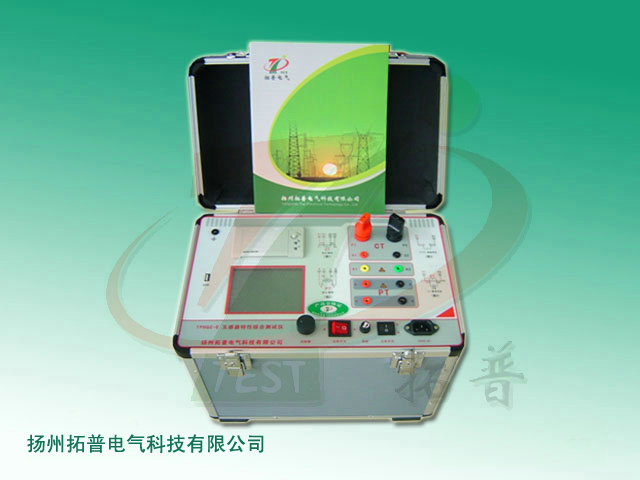

開始一步，選擇用互感器（CT）伏安特性綜合測試儀，進行參數設置：
勵磁電流：設置范圍（0—20A）為儀器輸出的zui高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。
勵磁電壓：設置范圍（0—1000V）為儀器輸出的zui高設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。
試驗時接線方法
通常讓一次繞組開路，從二次繞組施加額定頻率的交流電壓，所加電壓zui大值按相關規程要求。接線方法如上圖，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。接線無誤后方可測量。試驗時，可預先選取幾個電流點，逐點測量相應的電壓值。通入的電流或電壓不超過制造廠的規定。當電壓稍微增加一點兒電流增大很多時，說明鐵芯以接近飽和，應極其緩慢的升壓或停止試驗。根據試驗數據繪制伏安特性曲線。
測量伏安特性主要目的是檢查CT的鐵芯質量，通過鑒別鐵芯磁化的飽和程度來判斷互感器的繞組有無匝間短路等缺陷。更好的保障電力系統的運行。

信息整理：互感器伏安特性測試儀生產廠家揚州拓普電氣科技有限公司
